Actividad MT08: Control Numérico Computarizado (CNC)

En este módulo, dirigido por Maximiliano Torres, experto en fabricación digital de UTEC, profundizamos en las técnicas de fabricación mediante Control Numérico Computarizado (CNC).

Conceptos Generales

El objetivo principal de esta actividad fue generar un archivo .gcode adecuado para ser utilizado en un router CNC, a partir de un modelo 3D proporcionado por los instructores. Documenté cada paso del proceso, incluyendo capturas de pantalla, y preparé todo el contenido para subir a la página correspondiente de documentación del MT08. Aquí, también se puede descargar el archivo .NC.

Pasos Seguidos

1. Descarga del Modelo: Inicié el proceso descargando el archivo .f3d desde la plataforma EDU.

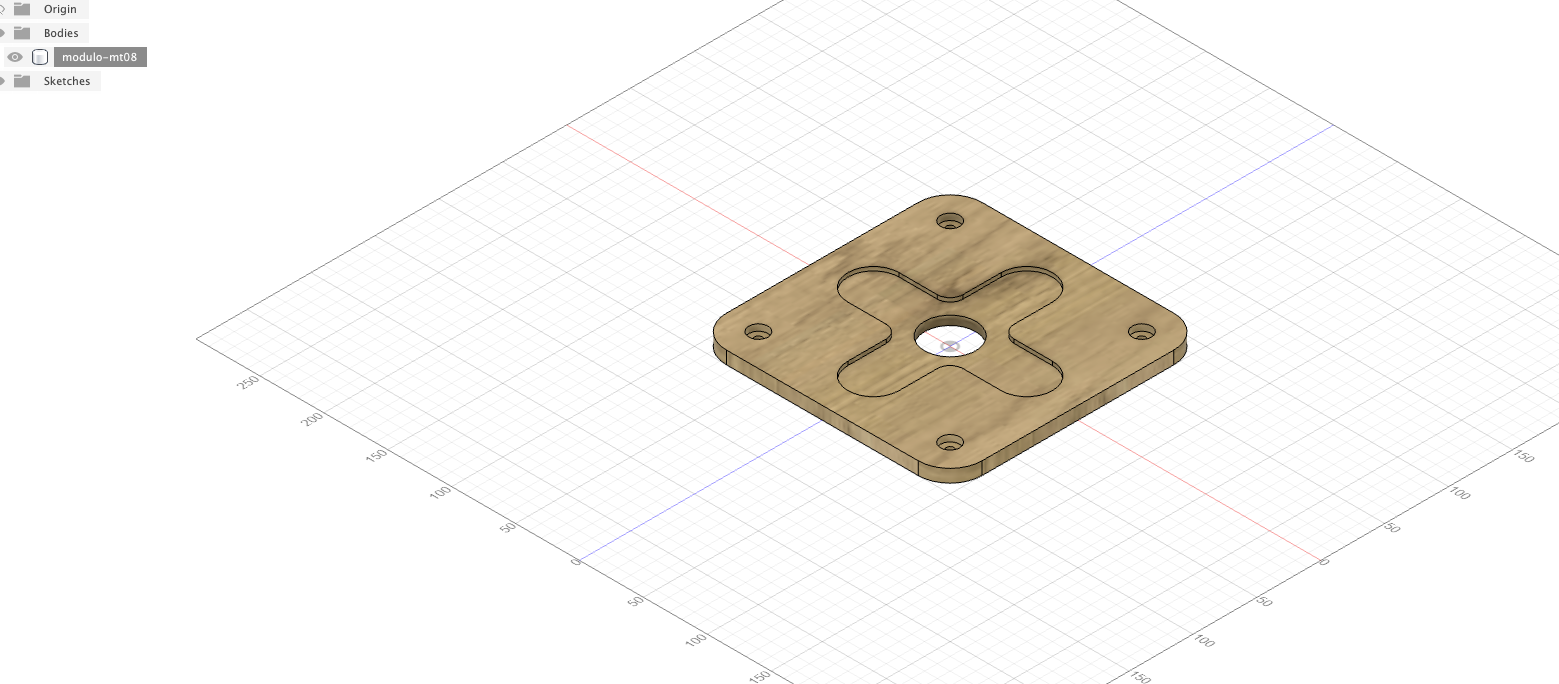

2. Apertura en Fusion 360: Cargué el archivo en Fusion 360 y le aplique un estilo de madera.

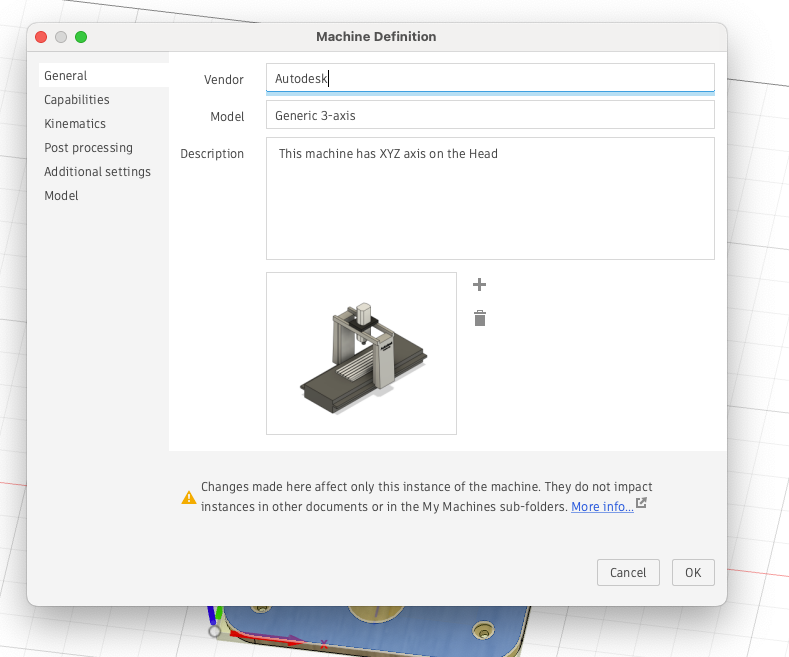

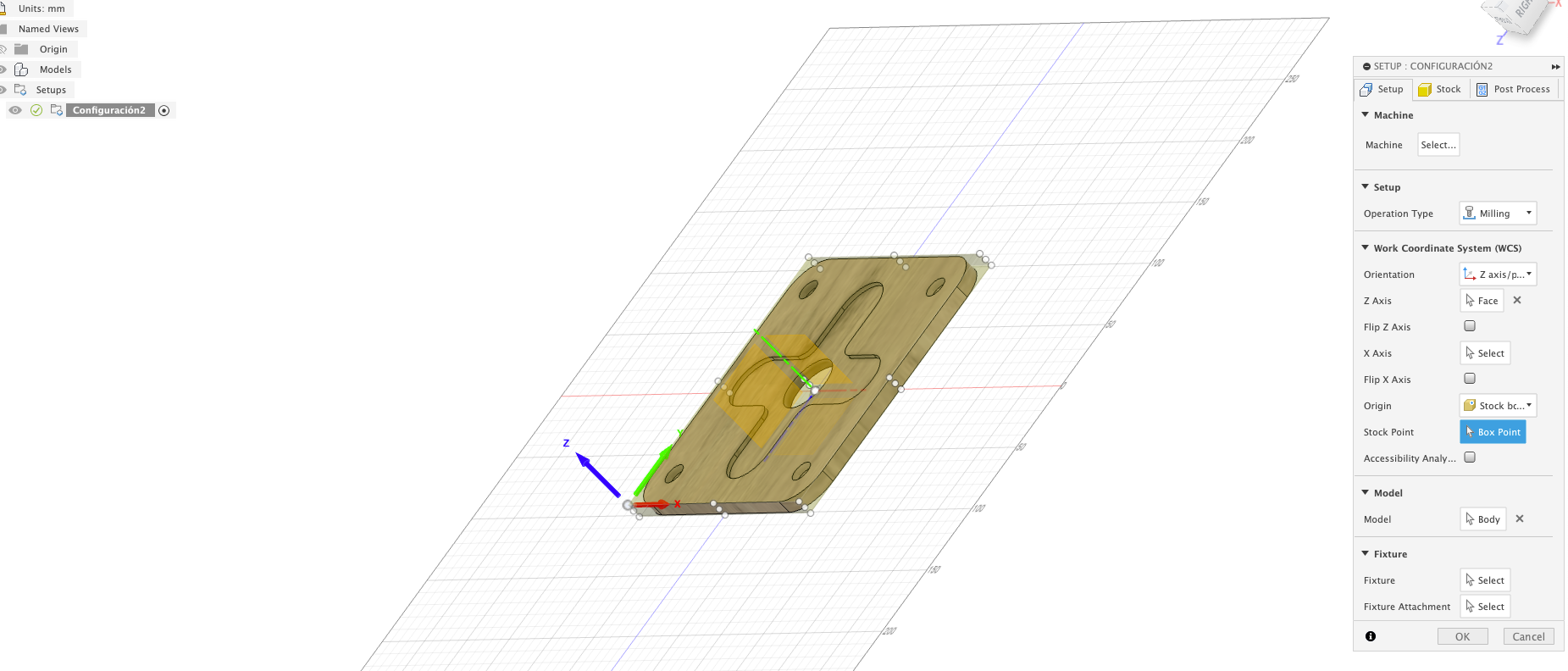

3. Configuración de la Máquina: Establecí la configuración de la máquina utilizando como referencia la Autodesk Generic 3-axis Router disponible en la galería.

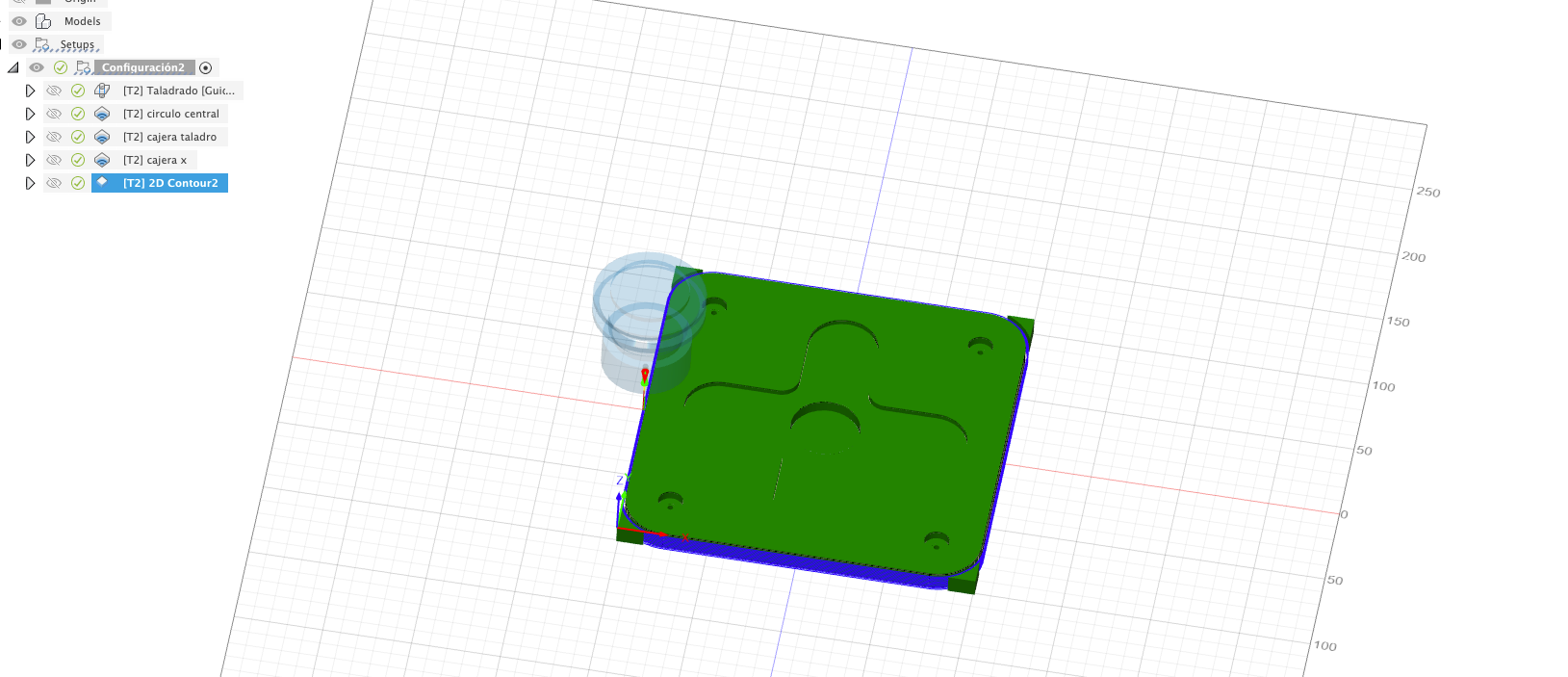

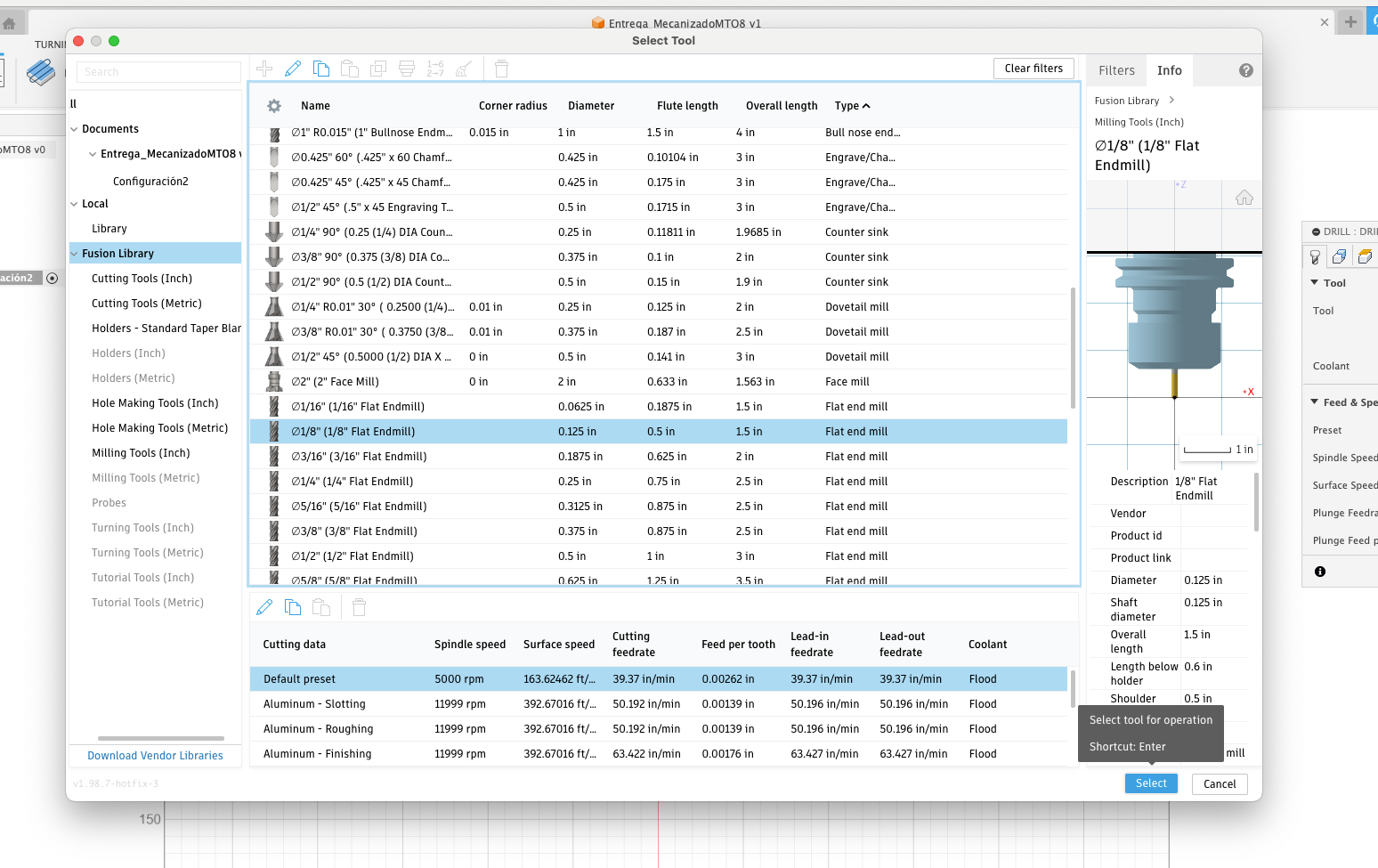

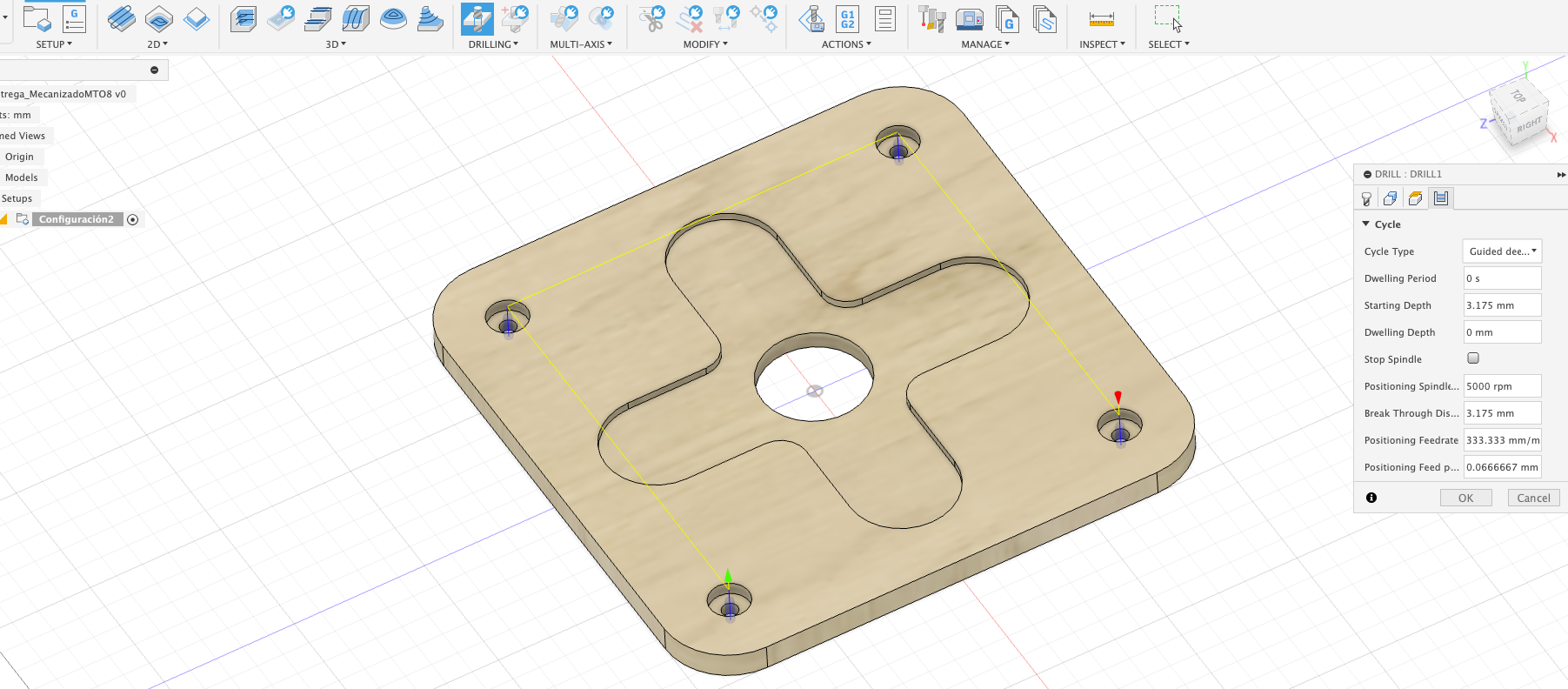

4. Definición de Herramientas y Operaciones de Mecanizado: Elegí la fresa adecuada, ⅛” Flat Endmill, y realicé las operaciones de mecanizado utilizando las funciones de 2D CAJERAS, TALADRADO y CONTORNEADO, con una profundidad de pasada de 1 mm.

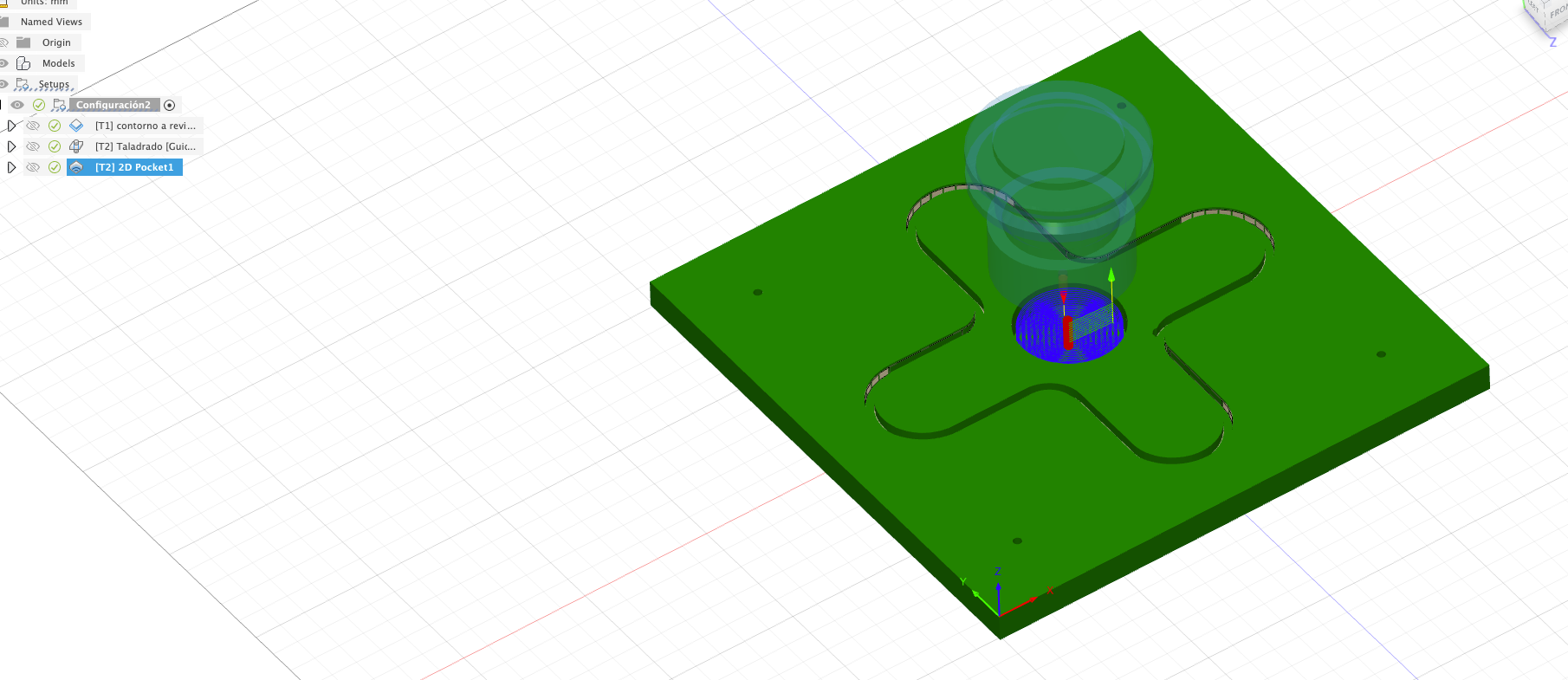

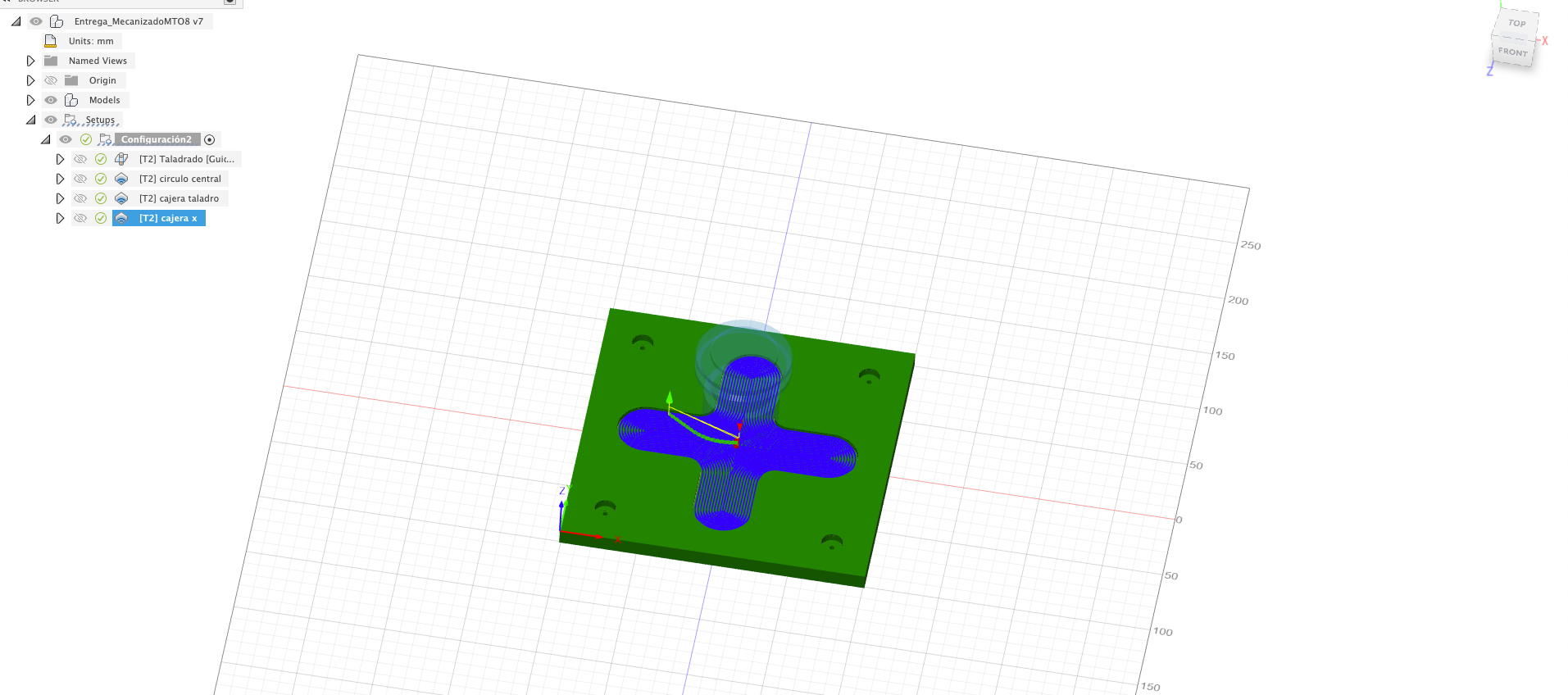

5. Simulación de Operaciones: Verifiqué cada operación mediante simulación para asegurarme de que el material se mecanizara correctamente y tomara la forma deseada.

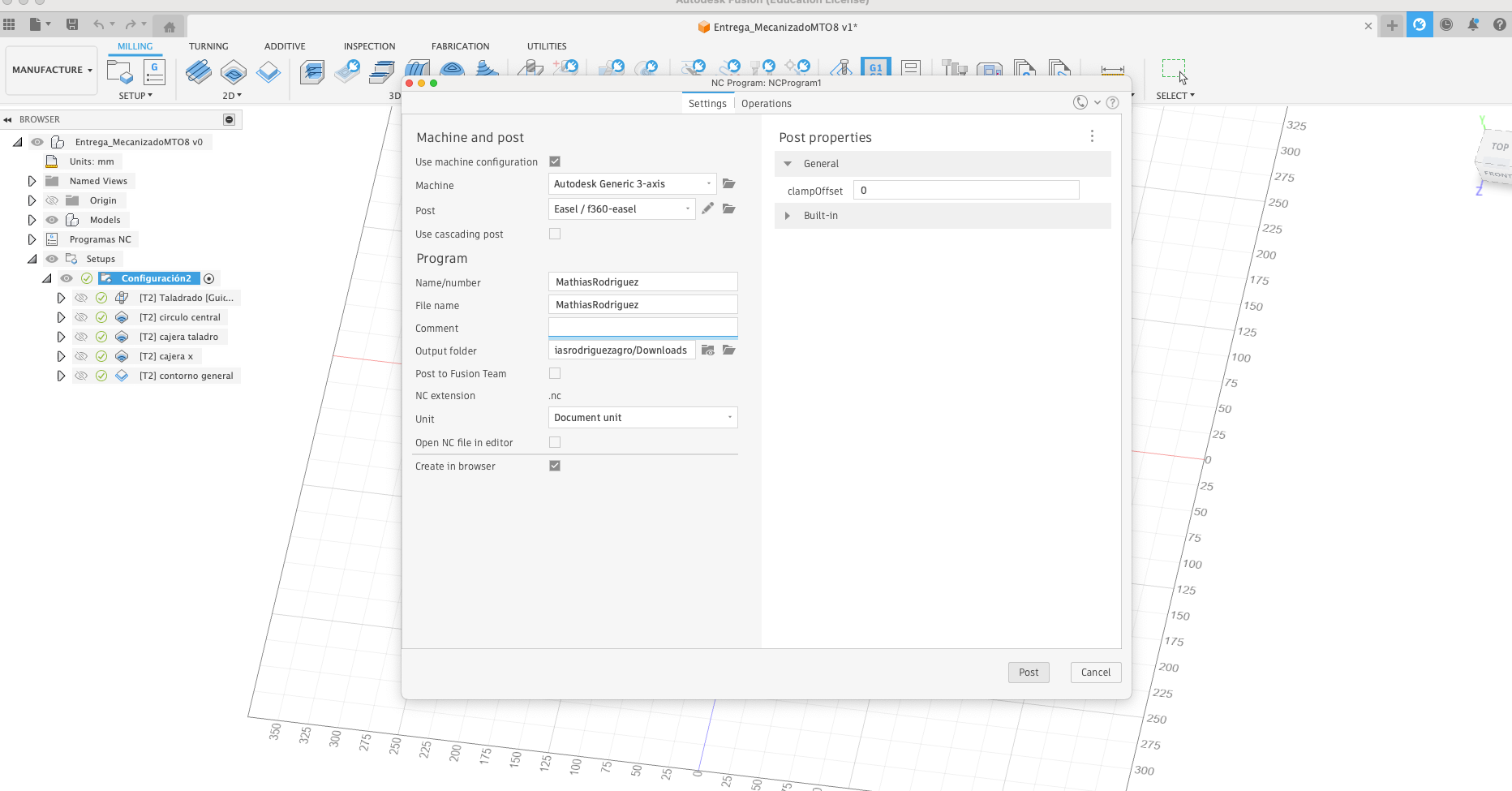

6. Generación del Código G: Finalmente, generé el código G en formato .NC, asegurándome de incluir mi nombre en el archivo, como "Nombre_Apellido.nc".

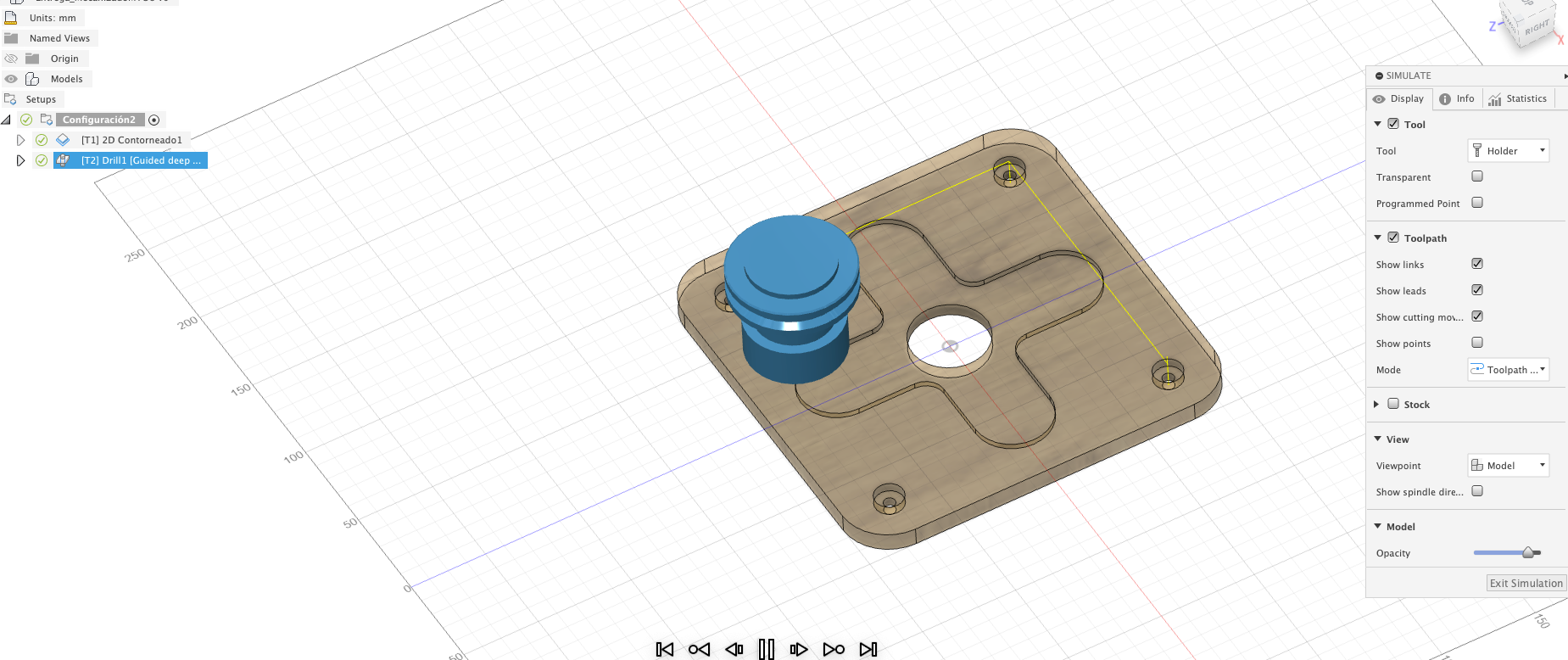

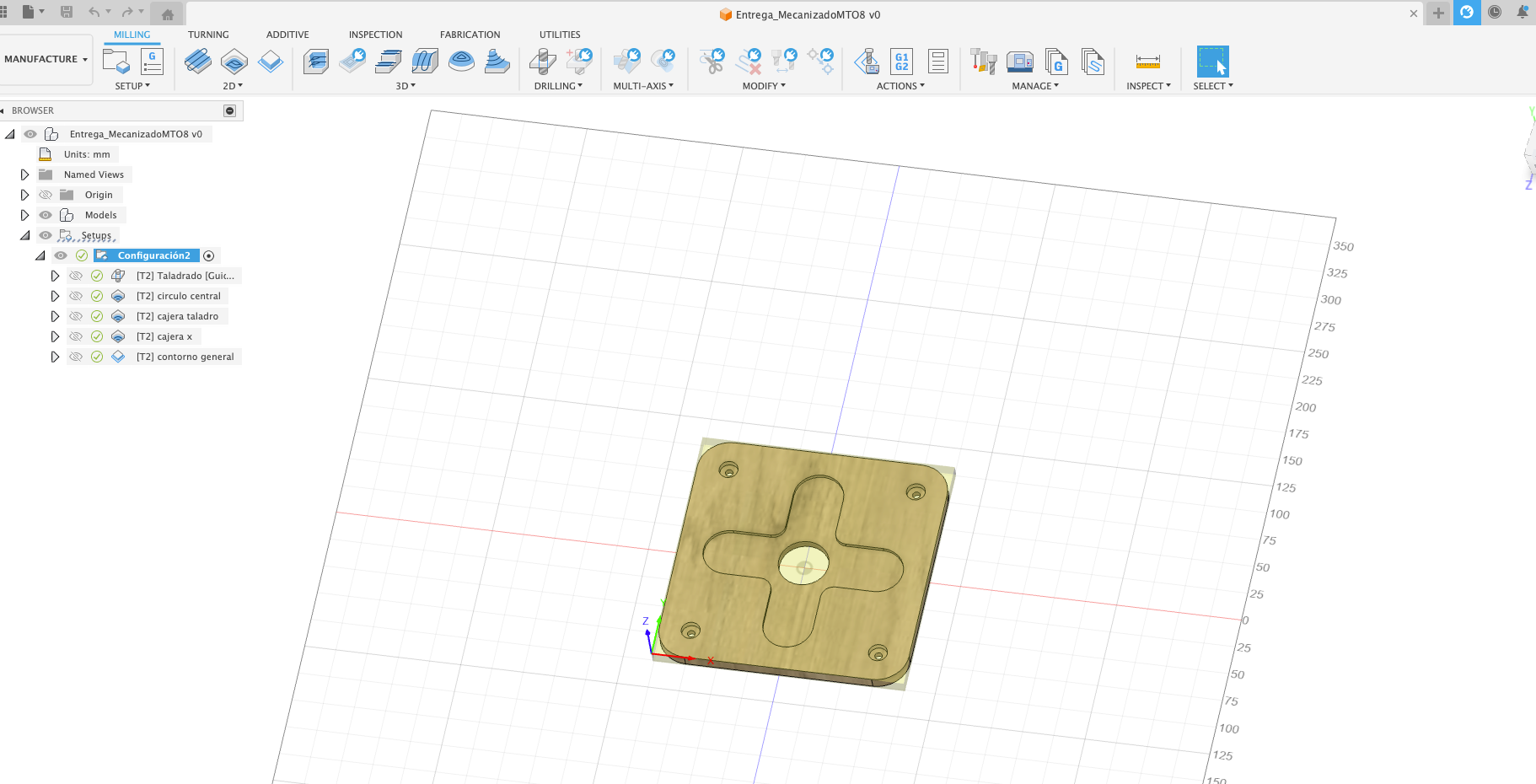

Simulacion

Archivos (generado y provisto por el docente.)

• Archivo final NC
• Tool

Conclusión

Este módulo no solo reforzó mi entendimiento sobre el diseño asistido por computadora y la fabricación CNC, sino que también me permitió aplicar estos conocimientos de manera práctica. Estoy entusiasmado por continuar explorando y perfeccionando estas habilidades en futuros proyectos de fabricación digital.
